籃式過濾器技術說明書

一、產品概述

1.1 功能定位

籃式過濾器是一種高效管道過濾設備，核心作用為：

?去除流體（液體 / 氣體）中固體顆粒與懸浮物（如鐵銹、沙粒、雜質）

?保護下游關鍵設備（泵、閥、儀表、壓縮機）免受磨損與堵塞

?保障工藝流程穩定性，適用于石油化工、食品制藥、水處理、制冷等行業

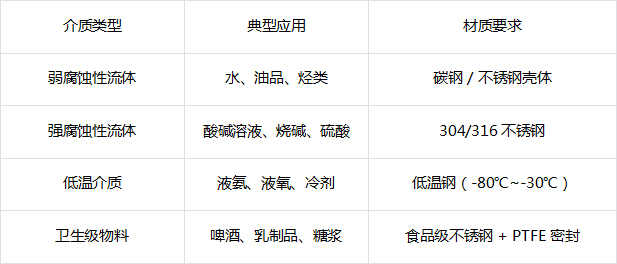

1.2 適用介質

二、技術參數

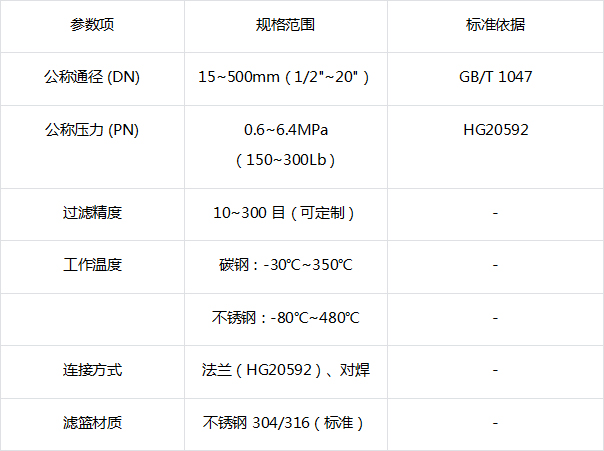

2.1 基礎參數（通用型）

2.2 結構組成

1.核心部件：濾籃（不銹鋼絲網 + 支撐框架）、筒體、法蘭蓋

2.密封系統：耐油石棉墊 / 柔性石墨 / PTFE 密封（根據介質選型）

3.輔助裝置：排污閥（DN15~50）、壓力表接口、透視鏡（部分型號）

三、工作原理

1.流體從進口（N1）進入過濾器筒體

2.固體雜質被攔截在濾籃內表面（過濾面積為通徑面積 2-3 倍）

3.潔凈流體穿過濾籃從出口（N2）排出

4.雜質積累導致壓差增大（建議設定報警值：0.05~0.1MPa）

5.通過排污閥或拆卸濾籃完成雜質清理

四、安裝規范

4.1 安裝準備

1.核對型號：確認 DN、PN 與管道系統匹配

2.部件檢查：殼體無損傷、濾籃完好、密封件無老化

3.工具準備：扭矩扳手（按螺栓規格匹配）、墊片（新件）、管道清洗劑

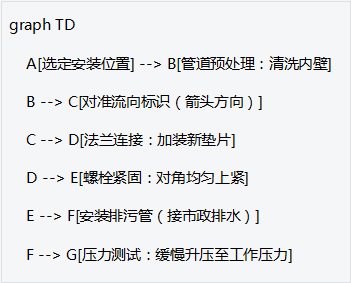

4.2 安裝流程

4.3 關鍵要求

?必須安裝于下游設備（泵 / 閥）上游 3 倍管徑距離處

?預留維護空間：濾籃拆卸高度≥H（詳見附錄尺寸表）

?低溫介質需做管道保溫，高溫介質加裝防護套

五、操作與維護

5.1 開機操作

1.全開上游閥門，緩慢開啟下游閥門（避免沖擊）

2.監測進出口壓差（初始值應≤0.02MPa）

3.運行 15 分鐘后檢查密封點無泄漏

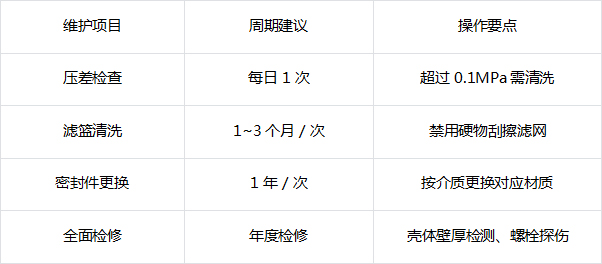

5.2 維護周期

5.3 濾籃更換步驟

1.關閉進出口閥門，打開排污閥泄壓至 0MPa

2.拆卸法蘭蓋螺栓（記錄螺栓位置）

3.取出舊濾籃，清洗殼體內腔

4.裝入新濾籃（確認密封槽對位）

5.按原扭矩值緊固法蘭螺栓

6.試壓：保壓 30 分鐘無泄漏

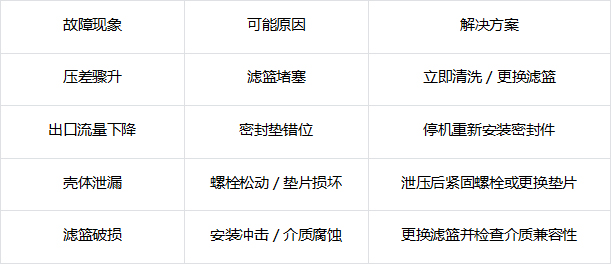

六、故障處理

七、安全警示

1.維護前必須泄壓，嚴禁帶壓操作

2.酸堿介質操作需穿戴防化服、護目鏡

3.高溫設備（＞120℃）需戴隔熱手套

4.濾籃報廢件需分類回收（金屬類）

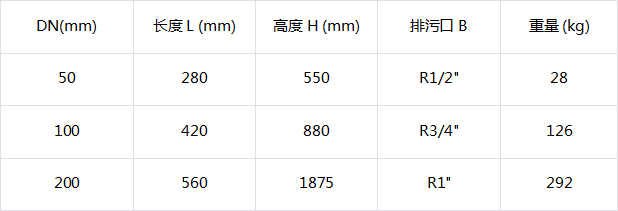

附錄：外形尺寸表（節選）
